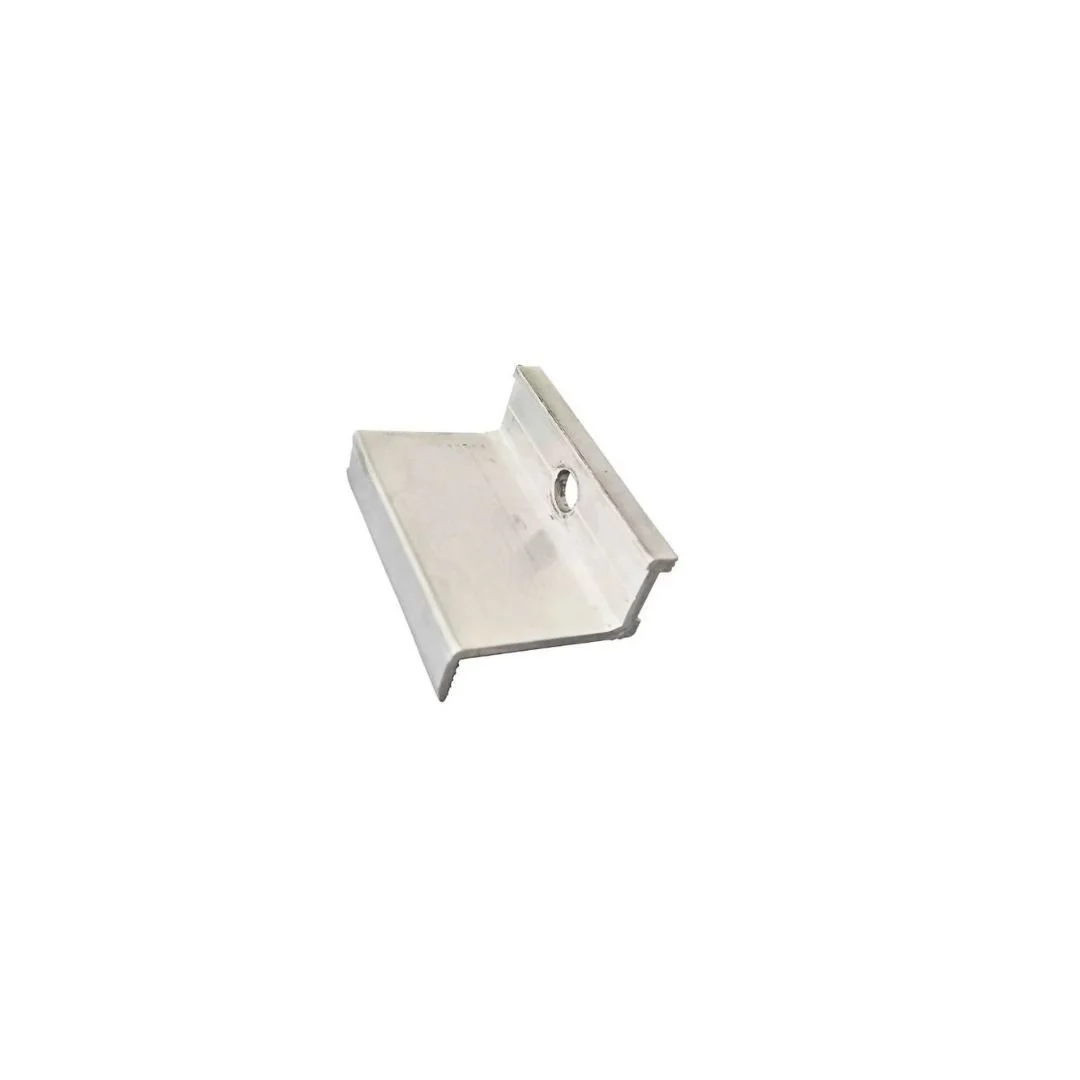

Güneş Paneli Klamp Kenar Tutucu

Güneş Paneli Klamp Kenar Tutucu

Montajı için PV modül montaj aparatı olarak , evrensel ve standart montaj sistemi kelepçesidir, güneş panellerini güneş enerjisi raylarına monte etmek için kullanılırlar.

• Modül boyutuna göre üretim çeşitleri vardır. Paneli sabitlemek için yeterli gücü sağlamak için yüksek kaliteli alüminyumdan üretilmektedir.
• Standart panel kelepçesi, güneş panellerinin kurulumunu kolaylaştırır. Akıllı tasarımı sayesinde raylarda kayabilmektedir ve montaj sırasında yer değiştirme derdinden sizi kurtarmaktadır.
• Kelepçe, modülü brakete sabitlemek ve topraklamak için kullanılan bir bileşendir. Ayrıca braket sisteminin ayrılmaz bir parçasıdır. Güneş modülü kelepçesi tüm ürünler uluslar arası standartlardadır, yüksek kalitelidir, güzeldir ve nihayetinde sistemi kurarken zamandan tasarruf etmenizi sağlamaktadır.
• Bileşenin tasarımı, güneş panelini raya daha hızlı ve daha güvenli bir şekilde sabitlenebilmektedir, böylece daha güzel bir kurulum sağlanabilmektedir.
• Güneş paneli kelepçesi, her bir özel modül çerçevesi için özel olarak tasarlanmış, ekstrüde edilmiş alüminyumdan üretilmiştir ve tüm paneller için  tasarlanmıştır.
• Yenilikçi kenetleme sistemi, güneş panellerini çerçeveye sabitlemek için modül çerçevesinde içe doğru gerilim sağlar.
• Ürün söküldükden sonra Tekrar tekrar kullanılabilmektedir, kullanım kapsamı ve kurulum esnekliğine sahiptir.
• Alüminyum alaşımdan yapılmış, mukavemet ve dayanıklılığa sahiptir. Ayrıca binlerce santral montajında kullanılmış ve yüzlerce bağımsuz kurum tarafından Yerinde testler yapılmıştır. Kenar ve orta clamp standartları karşılamakla birlikte  farklı güçlerdeki rüzgar ve kar yüklerine dayanacak şekilde üretilmiştir. 25mm-50mm arasında çerçeve kalınlığına sahip Güneş Panelleri  için tek bir orta tutucu/kelepçe hepsi için kullanılabilmektedir.
• Kenar uç olarak kullanılan clamp tutucularda ise durum farklıdır. Her bir panel kalınlığına göre yükseklikleri farklı olarak seçilip kullanılmalıdır. Orta clampler ve kenar clamper farklı uzunluktaki civatalarla kullanılır.
• Genelde M8 inbus vida ve kare somun kullanılır. Montaj kolaylığı için yayda kullanılmaktadır.

Montajını yaparken nelere dikkat etmeliyiz?

Ürün seçiminden önce panelin profil kalınlığını  kontrol edin, çünkü  özellikle kenar clamp seçiminde panelin kalınlığı ile aynı yüksekliğe sahip uç clamp kullanmalısınız. Orta kelepçeler veya braketler, alüminyum raya cıvatalanmaktadır. Ayar için kayabileceği şekilde tasarlanmaktadır.

• Clample birlikte kullanılacaktır. Alüminyum rayda uyumlu olmalıdır.
• Ray ek yeri, HS-8803 Tek tek satılmaktadır.
• İki ray uzunluğunu aynı hizada birleştirmektedir için gerekmektedir
• Kenar sonlandırma Tutucuları  Kelepçeleri, 35mm, HS-8804  Ayrı satılmaktadır. güneş panellerinin dış kenarlarını raylara kenetlemek için gerekmektedir.
• Orta Kelepçe, 35mm, HS-8805  Ayrı satılmaktadır. iki bitişik güneş panelinin kenarlarını sıkıştırmak için gerekmektedir.
• Kiremit Çatı Kancası, HS-8806 Ayrı satılmaktadır. Rayı kiremitli çatının altındaki bina çerçevesine bağlamaktadır.
• Sandaviç Panel Çatı Kancası, HS-8807 Ayrı satılmaktadır. Rayı teneke bir çatının altındaki bina çerçevesine bağlamaktadır.

Özellikler

1. Yüksek dereceli anodize eloksallı alüminyum;
2. Önceden monte edilmiştir ayrıca kurulumu kolaydır.
3. Farklı rüzgar ve kar yüklerine dayanabilmektedir.
4. Fotovoltaik braket sisteminin alüminyum braketi ile uyumludur;
5. Sabit güneş panelleri, mükemmel stabilite ve güvenlik;
6. Berrak, Gümüş ve siyah farklı renk serisi mevcuttur
7. Dişlere yapışma önleyici bileşik uygulama gerekli değildir. Ayrıca kurulum süresini ve yanlış uygulamadan kaynaklanan sistem arızası riskini azaltır.
8. Darbeli tabanca dostu kelepçeler hızlı kurulum sağlar
9. Uç kelepçeler ve mikro invertörler/güç optimize ediciler için kullanılan bara dışı kanal somunu vardır
10. Rayın ucundan tüm clampler  ray bounca kayar veya rayın üstünden takılmaktadır.
11. 30 yıl malzeme garantisi
12. Çatı eğimi: 60°'ye kadar
13. Shrink Film, Karton, Ahşap Palet veya Özel Taşıma Paketi ile satılmaktadır.
14. Alüminyum ve SUS 304'te yüksek kaliteli malzemeden üretilmiştir
15. Korozyona son derece dayanıklı yüzey işlemelidir.
16. Takım olarka alırsanız -opsiyonel Vidalar ve somunlar gerekli her bileşenle birlikte gelir
17. Yüksek ürün kalitesini sağlamak için test edilen mekanik hesaplama ve güvenilirlik statik kalite belgelerine sahiptir
18. Dikey veya yatay panel montajı için uygundur
19. Hem çatı hem de zemin güneş enerjisi projeleri için kullanılmaktadır.
20. Güçlü ve AUS/NZ standartlarına uygundur
21. Kenetleme parçasının üstün tasarımı (vidalama sırasında sıkışma ve "düzleştirme") ve ayrıca oluşturulmuş diş boyunca vida kılavuzuna sahiptir.
